La válvula INNOVA tipo K es una válvula neumática de simple asiento de desvío para aplicaciones higiénicas.
Cota – Cundinamarca,
Bogotá, Colombia
La válvula INNOVA tipo K es una válvula neumática de simple asiento de desvío para aplicaciones higiénicas.

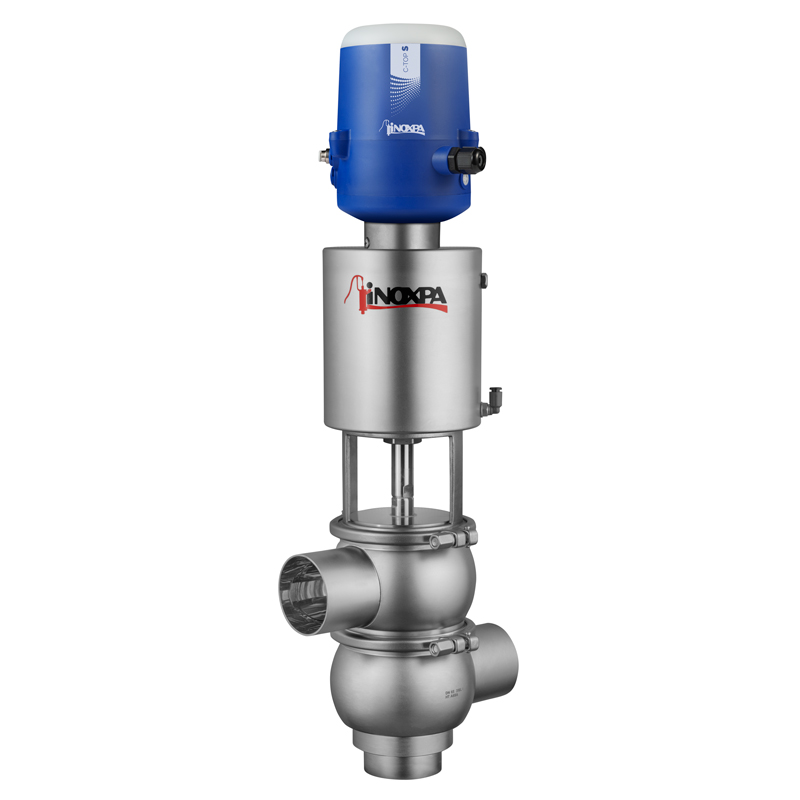

INNOVA K Válvula de Simple Asiento de Desvío
Diseño higiénico según EHEDG.
La junta de perfil específico asegura su fiabilidad en condiciones de trabajo adversas.
El diseño higiénico de la junta permite una limpieza perfecta.
Actuador neumático de simple efecto.
Montaje normalmente abierta (NO) con la simple inversión del actuador neumático.
Fácil desmontaje de las piezas internas aflojando una abrazadera clamp.
La linterna abierta permite una inspección visual de obturación del eje.
Cuerpo orientable 360⁰.
La válvula está autorizada para incorporar el símbolo 3-A. Se deben consultar las opciones de las válvulas autorizadas
para incorporar dicho símbolo.
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 25 - DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponde a tubo OD)
Conexiones
Soldar
Piezas en contacto con el producto 1.4404 (AISI 316L)
Otras piezas de acero 1.4301 (AISI 304)
Juntas en contacto con el producto EPDM
Acabado superficial
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 25 - DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponde a tubo OD)
Conexiones
Soldar
Documento № | 10.240.33.04ES |
Título | Válvula de Simple Asiento de Desvío INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.04EN |
Título | Divert Single Seat Valve INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.04FR |
Título | Vanne à Simple Siège de Dérivation INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.04RU |
Título | Распределительный Односедельный Клапан INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02ES |
Título | Válvula de Simple Asiento de Desvío INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02EN |
Título | Divert Single Seat Valve INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02FR |
Título | Vanne à Simple Siège de Dérivation INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02IT |
Título | Valvola di Cambio a Singola Sede INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02DE |
Título | Einsitventil – Wechselventil INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02RU |
Título | Распределительный Односедельный Клапан INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.33.02CN |
Título | 换向单座阀 INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.30.12MU |
Título | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.30.04MU |
Título | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA K |
Tipo de archivo | |
|
Documento № | 10.240.30.11ES |
Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA N / K |
Tipo de archivo | |
|
Documento № | 10.240.30.11EN |
Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA N / K |
Tipo de archivo | |
|
Documento № | 10.240.30.11FR |
Título | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA N / K |
Tipo de archivo | |
|
Documento № | 10.240.30.11RU |
Título | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
Tipo de archivo | |
|
Documento № | /10.240.30.03ES_revA |
Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K |
Tipo de archivo | |
Resumen | La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto. |
|
Documento № | 10.240.30.07ES |
Título | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX |
Tipo de archivo | |
|
Documento № | 10.240.30.03EN_revA |
Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS INNOVA SINGLE SEAT VALVE - N/K TYPE |
Tipo de archivo | |
Resumen | The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product. |
|
Documento № | 10.240.30.07EN |
Título | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX |
Tipo de archivo | |
|
Documento № | 10.240.30.03FR_revA |
Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K |
Tipo de archivo | |
Resumen | La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit. |
|
Documento № | 10.240.30.07FR |
Título | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX |
Tipo de archivo | |
|
Documento № | 10.240.30.03RU_revA |
Título | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
Tipo de archivo | |
Resumen | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K. |
|
Documento № | INNOVA K E ACT_AS NC |
Tipo de archivo | .rar |
|
Documento № | INNOVA K E ACT_AS NC & C-TOP S |
Tipo de archivo | .rar |
|
Documento № | INNOVA K F ACT_AS NC |
Tipo de archivo | .rar |
|
Documento № | INNOVA K F ACT_AS NC & C-TOP S |
Tipo de archivo | .rar |
|
Documento № | INNOVA K G ACT_AS NC |
Tipo de archivo | .rar |
|
Documento № | INNOVA K G ACT_AS NC & C-TOP S |
Tipo de archivo | .rar |
|
Documento № | INNOVA K H ACT_AS NC |
Tipo de archivo | .rar |
|
Documento № | INNOVA K H ACT_AS NC & C-TOP S |
Tipo de archivo | .rar |
|
